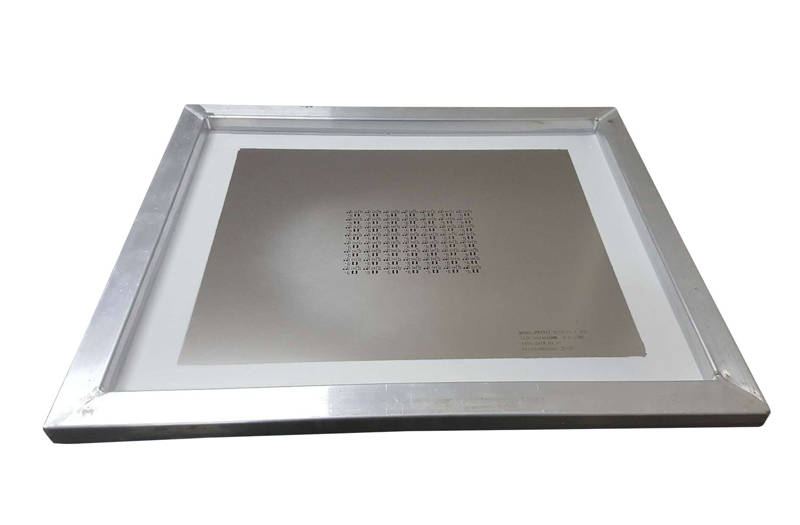

在SMT贴片加工中钢网是不可或缺的生产工具之一，并且钢网的品质和工艺也会直接影响到SMT贴片加工的品质和工艺，今天给大家简单介绍一下常见的钢网工艺和分类。

常见的钢网工艺有激光和蚀刻等，激光是现今使用较多的钢网制作工艺。

常见的钢网尺寸：37*47cm、42*52cm、55*65cm、60*65cm、65*65cm、73.6*73.6cm等，一般SMT贴片加工生产线的全自动锡膏印刷机最小也要配置42*52cm的钢网。

常见的钢网分类：锡膏钢网、红胶钢网、阶梯钢网、激光钢网、双工艺钢网等，钢网厚度通常是0.8mm、1.0mm、1.2mm、0.13mm、0.15mm、0.18mm、0.2mm、0.25mm、0.3mm等参数，锡膏钢网的厚度一般为0.05-0.15mm，红胶钢网的厚度一般为0.18-0.3mm。

1、锡膏钢网：

锡膏钢网是SMT贴片加工厂中使用量较大的钢网，钢网的制作工艺并不是一成不变的，通常在制作钢网时需要根据实际的工艺需求来进行调整钢网的开口大小，需要较大锡膏量的元器件一般不会通常增加钢网的厚度来满足需求，而是通过加大焊盘和钢网开口来达到目的，这是因为锡膏钢网厚度过大的话可能会导致密脚IC等元器件出现短路等加工不良现象。

2、红胶钢网：

随着元器件的小型化红胶钢网正在逐步退出SMT贴片加工厂的生产工艺，目前常见的只有电源板等有大功率元器件和CHIP件的板子还在使用。

3、阶梯钢网

阶梯钢网就是在同一个网板上做成两种或多种厚度。为了满足不同元器需要不同上锡量的情况，以及应付所有大大小小的电子零件同时出现在同一面的电路板上，而且还要得到良好的焊接品质。我们通常会需要在同一面钢网上印刷出不同的锡膏厚度，这样才能精准地控制锡量，于是就有了阶梯钢网(即STEP—UP局部加厚、STEP-DOWN 局部减薄)

3、激光钢网,

是以机器为主,目的是将准确数量的锡膏或红胶转移到空PCB板上相应的位置。工作人员只设计开孔,导入导出文件，激光切割机照着文件雕刻出激光钢网，然后再经过抛光，使之下锡效果更好，速度 快，质量也很不错。

优点：

（1）、精度高。模板上漏孔的位置精度和尺寸精度都有保证(误差3um)

（2）、加工周期短(数据驱动)

（3）、计划控制、质量一致性好，不靠复杂的化学配方和工艺参数控制数量

（4）、孔壁光滑，粗糙度<3um,更可以靠光束聚焦特性使开孔上小下大，有一定锥度，便于焊膏释放，焊盘施加体积和形状可以控制

（5）、不用化学药液，不需化学处理，无环境污染

缺点：成本较高

那么企业应该怎样选购钢网呢？
　　其实普通的激光钢网对绝大部分产品适用。如果需要特殊的钢网，SMT加工厂会第一时间跟反馈沟通的，因为钢网的印刷效果直接影响着贴片的良率。为了生产出良率高的产品，贴片厂都会选用最合格的钢网。更会建议客户选择合格的钢网，否则影响到产品质量，反而因小失大。
　　即便是最普通的激光钢网，价格也是参差不齐，从几十到几百不等。从材料，到设计，制造工艺，都影响着钢网的质量。好的钢网才有好的下锡效果，使贴装更精准美观，良率也会得到大大提升！
